Кабелен калкулатор

Кабелният калкулатор изчислява ориентировъчен ток и пад на напрежение. При избрани поддържани условия сравнява сеченията по пад и токова натоварваемост. Подходящ е за първоначална проверка при медни и алуминиеви проводници, но не е окончателен проект за електрическа инсталация.

За близки сметки вижте всички онлайн калкулатори, математически калкулатори, процентен калкулатор и научен калкулатор.

Как да разчетете резултата

Кабелният калкулатор оценява тока, пада на напрежение и отделно сечението по ток за поддържания монтаж C/PVC. Общ ориентир се показва само когато има размер, покриващ и двата критерия в проверената таблица. Избраното сечение може да покрива този критерий и въпреки това да е неподходящо по токова натоварваемост, начин на полагане, температура, групиране, защита при късо съединение или изисквания за механична здравина.

При реален проект не приемайте автоматично предложеното число за окончателен размер. Правилният избор е сечението, което едновременно изпълнява всички приложими проверки. Обичайно се сравняват поне натоварването, допустимият ток след корекционни коефициенти, падът на напрежение, защитното устройство и условията за автоматично изключване.

Какво означават величините

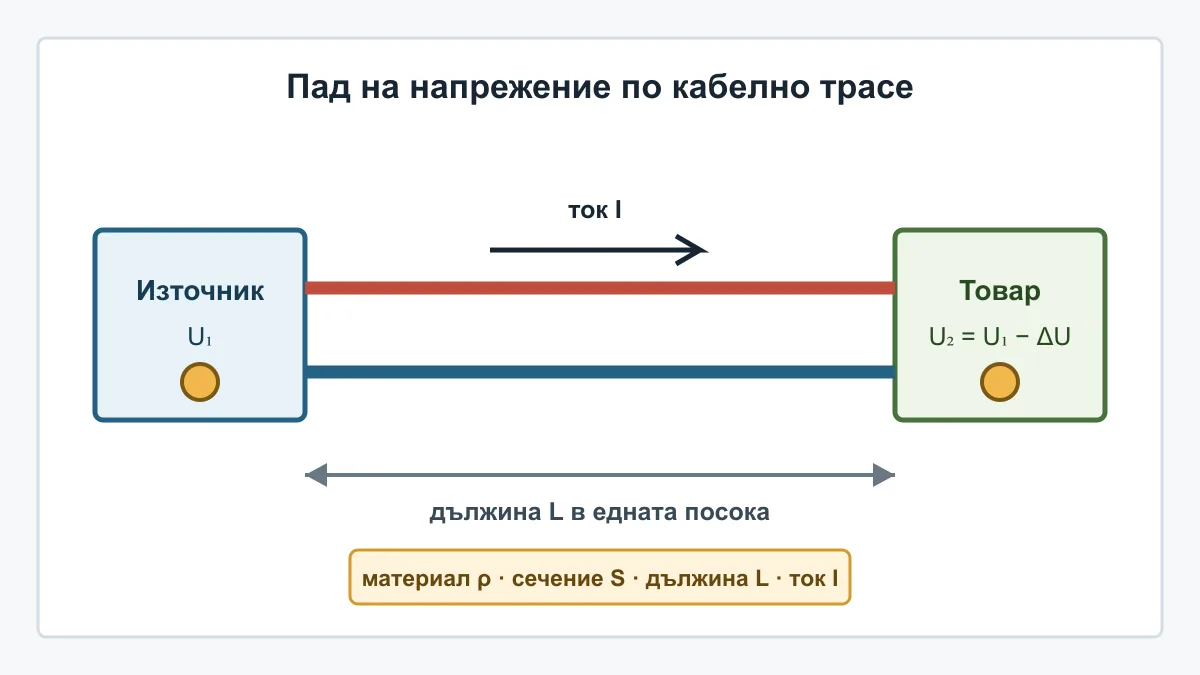

Мощността и напрежението определят ориентировъчния работен ток. Дължината е разстоянието в едната посока между източника и товара; формулата за еднофазна верига отчита отиването и връщането чрез множителя 2. Материалът определя използваното специфично съпротивление, а по-голямото сечение намалява съпротивлението и пада.

Формули за ток и пад на напрежение

За еднофазен товар токът е I = P / (U × cosφ). За симетричен трифазен товар е I = P / (√3 × U × cosφ), като U е напрежението между фазите. При DC токът е I = P / U и cosφ не се използва. P е активна електрическа мощност на входа, не механична мощност на двигател без отчитане на КПД.

Използваме R = ρ × L / S. За AC падът е ΔU = k × I × (R × cosφ + X × sinφ), където k = 2 за еднофазна и √3 за балансирана трифазна верига; X = 0,00008 × L Ω. AC моделът следва формулите в ръководството на Schneider Electric с ρ = 0,0237 за мед и 0,0376 Ω·мм²/м за алуминий. Това са допускания за работно съпротивление и реактанс, не измерени параметри на всеки кабел.

За DC изчисляваме ΔU = 2 × I × R с ρ = 0,0175 за мед и 0,0282 Ω·мм²/м за алуминий, ориентировъчни стойности при 20°C. Нагрят DC проводник може да има по-високо съпротивление; резултатът не включва температурна корекция. Процентът във всички режими е ΔU% = ΔU / U × 100. Големи падове изискват по-пълен модел; сметката не е разрешение за монтаж.

AC моделът включва постоянен приблизителен реактанс и работно специфично съпротивление; това не е измерване на реалната температура или динамичния режим на товара. Затова е подходящ за първоначална оценка, а не за работен електрически проект.

Проверка по ток: условия и ограничен обхват

Токовият модел е за PVC изолация с допустима температура на проводника 70°C и метод C: кабел, закрепен открито върху повърхност. За еднофазна AC верига се използва таблица за две натоварени жила, за симетрична трифазна — за три. Медта и алуминият имат различни таблици. Поддържаният токов диапазон е до 16 мм²; за алуминий започва от 2,5 мм². Не интерполираме произволно сечение и не екстраполираме над таблицата. DC остава само изчисление на ток и пад, без общ избор по двата критерия.

Референтната околна температура е 30°C. Температурният множител и въведеният множител за групиране/други намаления умножават табличния допустим ток. Източници: Schneider Electric, таблица G21 за две натоварени жила и таблица G20 за три жила и температурни корекции. Метод C не представлява всички начини на полагане. За тръба, топлоизолация, земя, друга изолация или непотвърдени условия няма числов общ избор.

При 12 kW, 230 V, cosφ 0,95, мед и 5 м токът е 54,92 A. По пад 3% са достатъчни 2,5 мм², но при метод C, PVC, две натоварени жила, 30°C и без намаления по ток са нужни 10 мм². Проверяваните 4 мм² имат таблични 36 A и се отбелязват в червено като недостатъчни по ток. При 3 м сечението само по пад спада до 1,5 мм², но общият ориентир остава 10 мм². При 50°C или групиране може да е нужен по-голям размер. Това не е универсална препоръка за 55 A.

Проверен пример

За еднофазен товар 5 kW, 230 V, cosφ 0,95, мед и 30 m токът е около 22,88 A. При проверявано сечение 4 мм² AC моделът дава 7,76 V / 3,38%; за максимум 3% първото стандартно сечение в списъка е 6 мм². При дължина 100 m първото е 16 мм². При DC товар 1 kW на 48 V токът е 20,83 A, независимо от стойността в неактивното поле cosφ.

Примерът не доказва, че 4 мм² е допустимо за конкретния монтаж. След него трябва да се провери токовата натоварваемост според кабела, изолацията и полагането, номиналът и характеристиката на защитата, началният ток на товара и условията за късо съединение.

Сценарно сравнение преди избор

Направете поне три сметки: очакван работен товар, реалистичен максимум и бъдещо разширение. Ако резултатът се променя с една или повече стандартни стъпки, проектът е чувствителен към допусканията. Проверете отделно и най-дългото трасе, защото средната дължина на няколко линии може да скрие проблем в крайната точка.

Ценовият резултат използва въведената цена на метър и дължината, но не включва автоматично резерв, отпадък, кабелни обувки, тръби, канали, табла, защити, труд или измервания. Сравнявайте оферти за един и същ тип кабел, материал, брой жила, изолация и реакция на огън. По-ниската цена на метър не прави технически различни продукти взаимозаменяеми.

Как да подготвите входовете

Проверки извън този калкулатор

Ръководството за електрически инсталации, базирано на IEC 60364, посочва, че допустимият ток зависи от материала, изолацията, броя натоварени проводници, околната температура, начина на полагане и влиянието на съседни вериги. Вижте методиката за оразмеряване и корекционни коефициенти и отделното обяснение за избор на проводник и защита.

• Потвърдете допустимия ток за конкретния кабел и монтажна среда.
• Съгласувайте автоматичния прекъсвач или предпазителя с товара и проводника.
• Проверете пусков ток, хармоници и несиметрия при подходящите товари.
• Оценете късо съединение, автоматично изключване и защитния проводник.
• Спазете изискванията за баня, външен монтаж, земя, пожарен риск и специални обекти.

При осветителна верига може отделно да оцените мощността и броя тела с калкулатора за LED осветление. Това помага за входната мощност, но не заменя електрическото проектиране.

Кога е необходим специалист

Потърсете квалифициран електротехник или проектант при нова или променяна постоянна инсталация, голяма мощност, трифазен товар, двигател, зарядна станция, фотоволтаична система, дълго трасе, алуминиев кабел или среда с повишен риск. Грешно сечение или защита може да доведе до прегряване, повреда, пожар или опасно напрежение при дефект.

Ограничение: резултатът е ограничен ориентир по избраните критерии и не е проект, декларация за съответствие или разрешение за монтаж.

Редакционно проверено. Актуализирано на 16.10.2026 г. по формулите в Electrical Installation Guide на Schneider Electric. DC и двата AC режима са проверени с независими изчисления, гранични стойности и невалидни входове. Проверено е математическото поведение в описания модел, не конкретна инсталация или съответствието ѝ с нормативни изисквания.
